LED拼接屏
一、SCG 系列拼接大屏
1.1 产品特点
1、雾面黑灯，高效灯管亮度利用率，同时保障灯管使用寿命；
2、定位销精确定位保证箱体拼接的平整度采用前拆卸设计，节省安装空间；
3、采用浮动接插件、可以满足X 、Y 、Z 三向精准调节；
4、高对比度可达到良好的显示效果；
5、重量轻，易于安装及拆卸；
6、可进行单点、单灯维护，售后成本低；
7、采用恒流方式驱动LED，发光均匀，功耗低；
8、实现高刷新率3840、高灰阶及较高灯管利用率；无残影、防“毛毛虫”、低功耗、低突波等功能；
9、箱体可正反面拆卸、安装，模组、控制盒正面维护；
10、集成控制盒，无单独电源、接收卡、HUB 板，简约快速，易于维护；
11、压铸铝箱设计，轻便超薄，精度高。
1.2 产品型号
|
型号 |
间距(mm) |
单元分辨率 |
Full HD |
4K |
8K |
|
SCG009 |
0.93 |
640 x 360 |
3 x 3 |
6 x 6 |
12 x 12 |
|
SCG012 |
1.25 |
480 x 270 |
4 x 4 |
8 x 8 |
16 x 16 |
|
SCG015 |
1.56 |
384 x 216 |
5X5 |
10X10 |
20X20 |
|
SCG018 |
1.875 |
320X180 |
6X6 |
12X12 |
24X24 |
|
型号Name |
SCG009 |
SCG012 |
SCG015 |
SCG015 |
|
|
像素间距(Pixel Pitch) |
0.9375mm |
1.25mm |
1.5625mm |
1.875mm |
|
|
像素组成(Pixel configuration) |
1R1G1B LED |
||||
|
类型(LED type) |
SMD 4-in-1 共阴 |
1010 SMD 3-in-1 |
1212 SMD 3-in-1 |
1515 SMD 3-in-1 |
|
|
显示亮度(Brightness) |
≥500 nits(可调)校正后 |
||||
|
色温(Color temperature) |
1000-10000K 可调 |
||||
|
视角(Viewing angle) |
H: 160°; V:160° |
||||
|
单元箱尺寸（Unit box size） |
600*337.5*35mm |
||||
|
单元箱分辨率(Cell box resolution) |
640*360 Dots |
480*270 Dots |
384*216 Dots |
320*180Dots |
|
|
单元箱像素密度(Cell box pixel density) |
1137777pixels |
640000pixels |
409600pixels |
284444pixels |
|
|
驱动方式(Driving Method) |
恒流驱动，1/46 扫 |
恒流驱动，1/46 扫 |
恒流驱动，1/46 扫 |
恒流驱动，1/46 扫 |
|
|
处理深度(Processing depth) |
16 bits |
||||
|
亮度控制(Brightness control) |
手动/自动( Manual/Automatic ) |
||||
|
最大对比度(Maximum contrast) |
≥5000:1 |
||||
|
画面帧频(Video frame rate) |
50/60 Hz |
||||
|
画面刷新率(Rate refresh) |
3840 Hz |
||||
|
输入电压(Input voltage) |
110-220VAC
|
||||
|
输入电源频率(Input power frequency) |
50Hz |
||||
|
功率(最大值)(Input power) |
≤450W/m2（90W 每箱） |
||||
|
功率(典型值)(Input power) |
≤135W/m2（27W 每箱体） |
||||
|
使用寿命(Life Time) |
≥100,000 Hours |
||||
|
维护方式(Maintenance mode) |
模组电源卡前维护（箱体默认前安装后安装需指 定） |
||||
|
推荐视距(Recommended viewing distance) |
1M |
1.25M |
1.5M |
1.8M |
|
|
单元重量(Weight) |
5.8 kg/panel |
||||
|
单元对角线(Diagonal) |
27〞 |
||||
|
单元宽高比(Aspect ratio) |
16:09 |
||||
|
材质(Material) |
压铸铝（Die-casting Aluminum） |
||||
|
防护等级(Ingress protection) |
IP45 |
||||
|
平整度（Flatness） |
≤0.1mm;支持6向精密调节 |
||||
|
工作温湿度(Operating Temperature/Humidity) |
-10℃~+45℃/10~60%RH 注意防潮，避免因湿度超标使 LED 受潮 |
||||
|
存储温湿度(Storage Temperature/Humidity) |
-10℃~+55℃/10~60%RH 注意防潮，避免因湿度超标使 LED 受潮 |
||||
|
安装方式(Rigging form) |
背架安装（Fixed with support bracket) |
||||
1.3产品应用行业及领域
1、公共安全（安防监控）
2、广电（演播大厅背景或信号显示）
3、交通（信息显示或路况监控）
4、军队、能源、政府（会议，宣传信息视频播放）
5、综合（相关内容播放显示，包括视频，广告，通知）

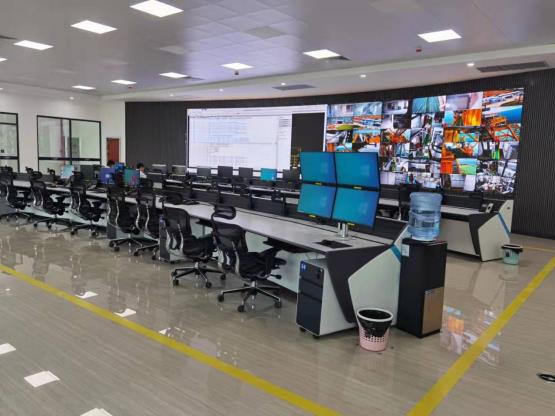

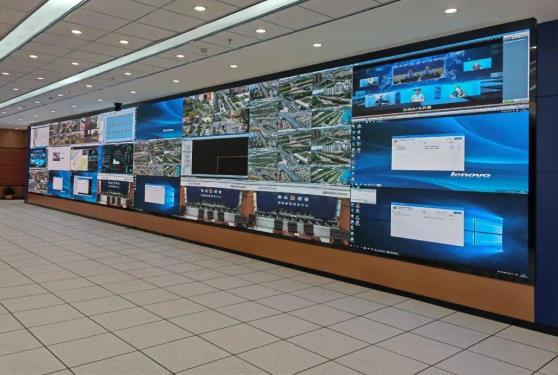

典型案例-安防、监控室应用（LED无缝）-太钢控制室和成都安防

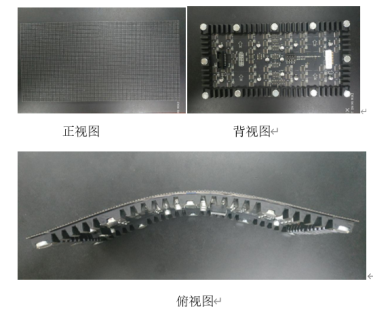

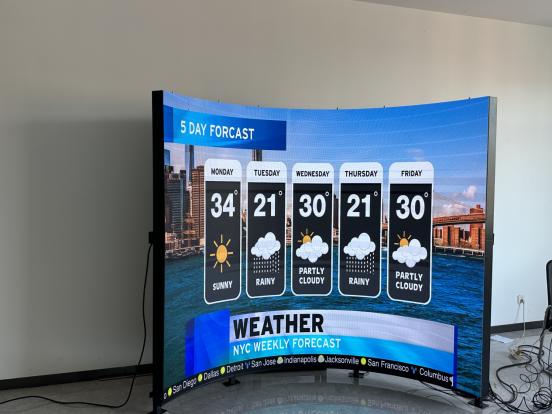

二、柔性屏 SCS系列
2.1 产品介绍
1、室内全彩显示屏效果更加清晰细腻、分辨率可达到1080P以上；实现高刷新率、高灰阶及较高灯管利用率；无残影、防“毛毛虫”、低功耗、低突波等功能；
2、室内全彩显示屏主要是由红绿蓝三个LED晶片封装为一个像素点后，用机器贴装到PCB板上组成矩阵，再固定到塑胶套件上而成；
3、.室内全彩显示屏含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；
4、通过系统控制驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成43980亿种颜色变换；
5、单元板及箱体可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏
2.2 产品特点
1、雾面黑灯，高效灯管亮度利用率，同时保障灯管使用寿命
2、可在任意曲面安装
3、高对比度可达到良好的显示效果
4、磁铁可拆卸，易于安装及维护
5、外观轻薄，柔韧性能高
6、可进行单点、单灯维护，售后成本低
7、表面采用SOB防护技术

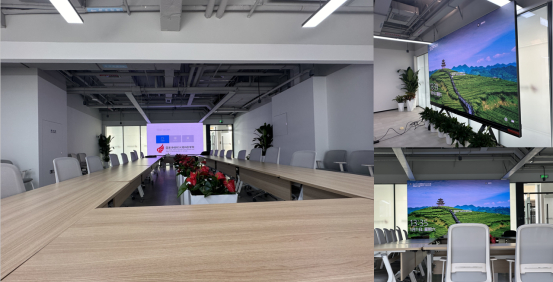

三、会议一体机
3.1 一体机规格型号
|
序列 |
间距 |
型号 |
单元结构尺寸（mm） |
拼接构成(H*W) |
挂装产品尺寸 |
备注 |
|
1 |
0.9 |
162寸/4K |
600*337.5 |
6*6 |
3612×2153×60 |
表面采用封胶防护，系统通用三合一接收卡，模组和电源控制之间采用浮动接插件连接 结构采用压铸箱体：600*337.5*35；
|
|
2 |
0.7 |
135寸/4K |
600*337.5 |
5*5 |
3012×1815.5×60 |
|
|
3 |
1.2 |
108寸/2K |
600*337.5 |
4*4 |
2412×1478×60 |
|
|
4 |
1.5 |
135寸/2K |
600*337.5 |
5*5 |
3012×1815.5×60 |
|
|
5 |
1.8 |
162寸/2K |
600*337.5 |
6*6 |
3612×2153×60 |
|
|
6 |
1.2 |
2*108寸4K*1K |
600*337.5 |
8*4 |
4812×1478×60 |
|
|
7 |
1.5 |
2*135寸4K*1K |
600*337.5 |
10*5 |
6012×1815.5×60
|
|
|
8 |
1.8 |
2*162寸4K*1K |
600*337.5 |
12*6 |
7212×2153×60 |
3.2 产品特点
1、采用天圆地方设计理念，整个产品设计采用圆形和方形元素构成 ，简洁大方，同时给人予宁静、安全的感觉。
2、整个工艺采用精密CNC和冷冲工艺，表面采用钢琴漆工艺处理，是整个产品具有现代艺术气息。
3、完备健康防护。全面的（防蓝光）和防护（三防、强度加强、防静电）测试认证，确保产品应用安全，保障人员用眼健康。新型防护材料不仅有效避免环境干扰，同时可以改善 LED发光显示效果 ，有效二次混光混色、更有效改善直射发光，消除摩尔纹（通过防蓝光测试） 画面高亮柔和，不刺眼不受室内环境光干扰。从而保护使用者眼睛，避免疲劳。
4、表面采用SOB防护技术确保产品经久耐用和防护安全 .颜色一致性、广视角、显示效果优于市场的常规小间距LED和COB 。
5、JBL高保真音箱确保音质JBL high。
