1. 概述
1. 设备组成
Sailor 6150海事卫星C站包括如下组件:
设备互联结构如下图所示(虚线设备和电缆不包括在供货范围内):
2. 应用功能
海事卫星C站终端可以提供如下功能:
1. 数据报告:
一个标准的数据报告包含经度,纬度,航速,航向,时间,日期以及 MINI-C的身份号码信息。而且,报告的数据包也可以被定制以满足特定的需求。
2. VMS(船舶监测系统)
VMS为用户提供先进的数字跟踪功能,更易操控和消除不必要的数据。
3. GeoFencing
GeoFencing 功能可以帮你分隔出一系列的地理区域,这意味着你可以定义只有在感兴趣的特殊区域,具体报告时间间隔才会生效,也可以提醒你的船只进入了其指定的相关海域。增加了内存容量的终端现在可以容纳多种不同的区域和方案。可选的TCU的编程提供多达14个I/O引脚和7个输出引脚。
4.设备工作范围
海事卫星C系统可在南北纬80度以内的全球任意区域内可靠工作。
3. 设备技术指标

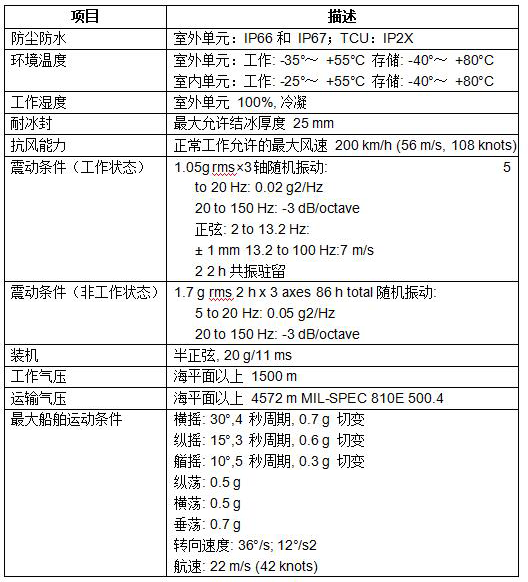

4. 环境条件
1.电线和电缆
射频电缆采用丹麦原装进口美国军标低烟、无卤、阻燃、带屏蔽的船用电缆。
2. 色彩、铭牌和标志
设备室外天线外观为白色,天线罩为玻璃纤维材质,舱内设备为黑色,铭牌和标志采用设备原厂标准。
3. 可靠性、维修性
4.安全性
海事卫星C站设备运行过程中有可能会因为设备高温或微波辐射导致对人体的伤害,请注意以下安全标志:
5. 高温标志:
在极端高温条件下请不要触碰主机和天线上贴有这个标志的区域,否则可能导致烫伤。
6. 微波辐射伤害标志
要保证天线安装能够抵抗船自身震动导致的螺栓松动,必要时可使用橡胶防震圈(在使用橡胶防震圈时应额外安装接地电缆)。
(2)远离 GPS 接收器(有可能会影响 GPS 的精度);
为了避免船上雷达发出的电磁波对通信设备与卫星间的通信造成干扰而影响传输质量,天线安装位置最好距离雷达天线10米以上并且水平夹角小于15°,如下图所示
海事卫星C站室外单元采用钢管安装方式,设备标配一个1英寸钢管安装法兰,安装方式如右图所示。安装时需注意如下事项:
(2)将电缆接头与室外单元连接拧紧(接头本身具有防水功能,不需要其他防水工作);
-
